Cette page fournit aux administrateurs un schéma détaillé du RCS-430 Hardware Hub.

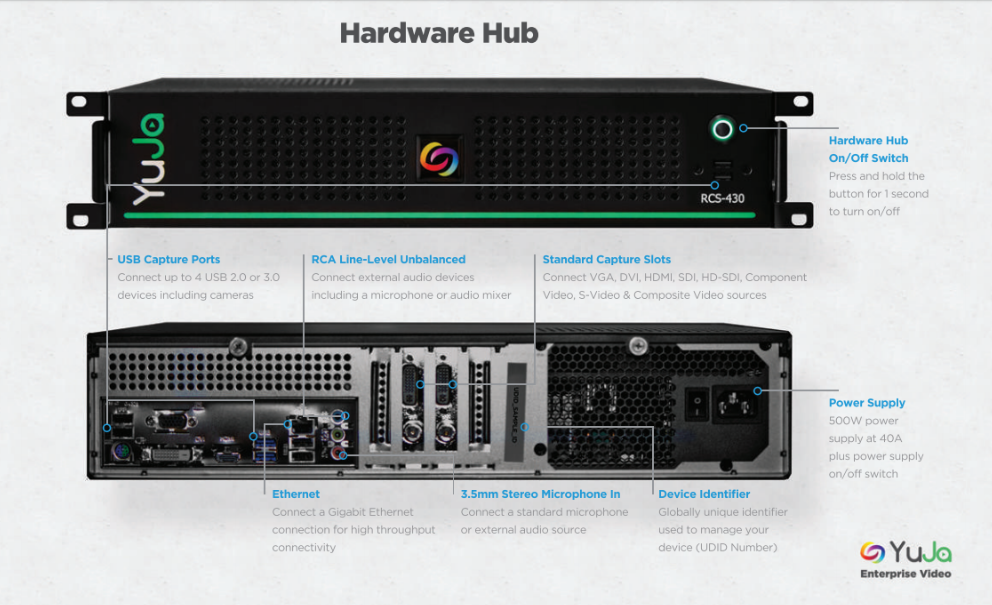

Schéma du RCS-430 Hardware Hub
- Bouton Marche/Arrêt : situé à l'avant du Hardware Hub. Maintenez le bouton enfoncé pendant 1 seconde pour allumer ou éteindre le Hub.
- Ethernet : situé à l'arrière du Hardware Hub , ce port permet de se connecter à un réseau Gigabit Ethernet pour une connectivité à haut débit.
- Alimentation : située à l'arrière du Hardware Hub , cette prise permet de brancher une alimentation de 500 W à 40 A, ainsi que l'interrupteur marche/arrêt de l'alimentation.
- Identifiant de l'appareil : situé à l'arrière du Hardware Hub , un identifiant unique au monde sert à gérer votre appareil (numéro UDID). Ce numéro UDID est requis pour enregistrer le Hardware Hub dans le panneau d'admin de votre organisation.
- Ports de capture USB : situés à l'avant et à l'arrière du Hardware Hub. Les administrateurs peuvent connecter jusqu'à 4 appareils USB 2.0 ou 3.0, y compris des caméras.
- Entrée RCA asymétrique de niveau ligne : située à l'arrière du Hardware Hub , cette entrée permet de connecter des appareils audio externes, y compris un microphone ou une table de mixage audio.
- Entrée microphone stéréo 3,5 mm : située à l'arrière du Hardware Hub , cette entrée permet de connecter n'importe quel microphone standard ou source audio externe.
- Emplacement de capture standard : situé à l'arrière du Hardware Hub, cet emplacement permet de connecter toute source VGA, DVI, HDMI, SDI, HD-SDI, vidéo composante, S-Vidéo et vidéo composite.
